Как определить общий катод или анод

Назначение диода

Полупроводниковые диодные элементы присутствуют практически во всех бытовых электроприборах. Светодиоды используются в производстве осветительных приборов и LED-телевизоров.

Полупроводниковые диоды классифицируются по:

• материалу кристалла (кремний, селен, фосфид индия, германий);
• размерам (микросплавные, точечные, плоские);
• технологии производства p-n перехода (диффузионные, сплавные, эпитаксиальные);
• частоте (низкочастотные, высокочастотные, сверхвысокочастотные, импульсивные);
• сфере использования (выпрямительные и специальные).

Диоды-выпрямители предназначены для преобразования переменного напряжения в постоянное. В схему устанавливаются в виде диодного моста, который можно использовать в радиоаппаратуре, блоке питания, зарядном устройстве.

Выпрямители делятся на:

• слаботочные (до 0,3 ампер);
• средней мощности (0,3-10 ампер);
• силовые (10-100 000 А, до 6 кВ).

Полупроводниковые специальные диодные элементы:

• варикапы (емкостные диоды);
• тиристоры (с дополнительным выводом для переключения в открытое состояние);
• симисторы (ток пропускают в 2-х направлениях);
• стабилитроны (стабилизируют напряжение от 2 вольт в состоянии пробоя, отдельный вид стабиисторы (нормисторы) для напряжения 0,7-2 вольт);
• диоды Шоттки (для низковольтных схем в паре со стабилитроном);
• туннельные диодные элементы (с низким отрицательным сопротивлением);
• динисторы (не содержат управляющих электродов, монтируются в переключатели);
• магнитодиоды (вольт-амперные характеристики меняются в магнитном поле, монтируются в датчики движения, контрольные приборы);
• фотодиоды (преобразуют энергию света в электрическую);
• светодиоды (превращают электрическую энергию в свет).

Катод на аккумуляторе, гальваническом элементе, в диоде и в других приборах. Катод при электролизе водного и иного раствора. Процессы на катоде:

Катод (от греч. κάθοδος – «ход вниз; нисхождение») – это электрод некоторого прибора, из которого вытекает электрический ток (в его конвенциональном понимании как поток положительных зарядов), в противоположность аноду в который он втекает.

Катод в электрохимии (при электролизе) – это электрод, на котором происходят реакции восстановления. Например, при электролитическом рафинировании металлов (меди, никеля, цинка и пр.) на катоде осаждается очищенный металл. Получаемый металл также именуется катодом (катод медный, катод никелевый, катод цинковый и т.п.) и используется для последующего изготовления металлической продукции (проволоки, фольги, порошка, изделий и пр.).

Катод в вакуумных электронных приборах катод – это электрод, который является источником свободных электронов, обычно вследствие термоэлектронной эмиссии. В электронно-лучевых приборах катод входит в состав электронной пушки. Различают катоды прямого накала, где нить накала непосредственно является источником электронов, и косвенного, где катод подогревается через керамический изолятор.

Термоэлектронная эмиссия – это явление выхода электронов из твёрдого тела, металла или карбидов или боридов переходных металлов в свободное пространство, обычно в вакуум или разрежённый газ при нагреве его до высокой температуры. Заметная эмиссия электронов наблюдается при нагреве чистых металлов только до температур свыше 900 К.

Катод в полупроводниковом приборе (диоде, тиристоре) – это электрод, подключенный к отрицательному полюсу источника тока, когда при приложении прямого напряжения прибор открыт (то есть имеет маленькое сопротивление и через прибор течёт прямой ток).

Катод химического источника тока (в аккумуляторе и ином гальваническом элементе) в соответствии с ГОСТ 15596-82 «Источники тока химические. Термины и определения (с Изменением № 1)» – это электрод химического источника тока, на котором протекают восстановительные процессы.

Анод в электрохимии

При процессах электролиза (получение элементов из солевых растворов и расплавов под действием постоянного электрического тока), анод — электрически положительный полюс, на нём происходят окислительно-восстановительные реакции (окисление), результатом которых, в определённых условиях, может быть разрушение (растворение) анода, что используется, к примеру, при электрорафинировании металлов.

Аноды — множественное число слова «анод»; эта форма применяется преимущественно в металлургии, где применяются аноды для гальваники, используемые для нанесения на поверхность изделия слоя металла электрохимическим способом, либо для электрорафинирования, где металл с примесями растворяется на аноде и осаждается в очищенном виде на катоде. Основное распространение получили аноды из цинка (бывают сферические, литые и катаные, чаще используются последние), никеля, меди (среди которых отдельно выделяют медно-фосфористые, марки АМФ), кадмия (применение которых сокращается из-за экологической вредности), бронзы, олова (применяются при производстве печатных плат в радиоэлектронной промышленности), сплава свинца и сурьмы, серебра, золота и платины. Аноды из недрагоценных металлов применяются для повышения коррозионной стойкости, повышения эстетических свойств предметов и др. целей. Аноды из драгоценных металлов применяются гальваническим производством для повышения электропроводности изделий и др.

Кроме принудительной организации полезных электрохимических процессов, аноды применяются и для защиты от последствий нежелательных, побочных электрохимических процессов.

Обозначение в электрохимии и цветной металлургии

Катод — определение и практическое применение

Понятие анодов в электролитических процессах применимо в отношении положительно заряженных электродов. Электролиз, с помощью которого выделяются или очищаются различные химические элементы, – это влияние электрического тока на электролит. Электролитом выступают растворы солей или кислот. Другим электродом, участвующим в этой реакции, выступает катод.

Внимание! На отрицательно заряженном катоде (К) осуществляется реакция восстановления, на аноде (А) – процесс окисления. При этом «А» может частично разрушаться, участвуя в очищении металлов от нежелательных добавок

В металлургической промышленности аноды используют при нанесении защитных слоёв на продукт электрохимическим методом (гальваника) или электро-рафинированием. Электрическое очищение позволяет растворять на «А» черновой металл (с примесями) и осаждать его на «К» уже в очищенном виде.

Ряд часто применяемых анодов – изготовленные из металлов:

• цинка;
• меди;
• никеля;
• кадмия;
• свинцовые (сплав свинца с сурьмой);
• серебра;
• золота;
• платины.

Никелирование, оцинкование и прочее нанесение защитных или эстетически востребованных покрытий на изделия выполняются в основном из недрагоценных металлов.

С помощью «А» из драгметаллов повышают электропроводность компонентов электрических изделий и наносят слои благородных металлов на ювелирные украшения.

К сведению. Осаждаемый на катоде чистый металл также называют «катодом». Например, чистая медь полученная таким образом именуется «медный катод». Дальше её используют для изготовления медной фольги, проволоки и прочего.

Рафинирование металлов

Анод на аккумуляторе, гальваническом элементе, в диоде и в других приборах. Анод при электролизе водного и иного раствора. Процессы на аноде:

Анод (др.-греч. ἄνοδος – «движение вверх») – это электрод некоторого прибора, в который втекает электрический ток (в его конвенциональном понимании как поток положительных зарядов), в противоположность катоду из которого он вытекает.

Анод в электрохимии (при электролизе) – это электрод, на котором происходят реакции окисления. Например, при электролитическом рафинировании металлов (меди, никеля, цинка и пр.) либо при нанесении на поверхность изделия слоя металла электрохимическим способом на аноде происходит разрушение (растворение) анода, в результате которого металл с примесями растворяется и осаждается в очищенном виде на катоде или на поверхности изделия, выступающего в качестве катода.

Основное распространение получили аноды из цинка, никеля, меди (среди которых отдельно выделяют медно-фосфористые, марки АМФ), кадмия, бронзы, олова, сплава свинца и сурьмы, серебра, золота и платины. Аноды из недрагоценных металлов применяются для повышения коррозионной стойкости, повышения эстетических свойств предметов и др. целей. Аноды из драгоценных металлов применяются гальваническим производством для повышения электропроводности изделий и др.

Анод в вакуумных электронных приборах – это электрод, который притягивает к себе летящие электроны, испущенные катодом вследствие термоэлектронной эмиссии. В электронных лампах и рентгеновских трубках конструкция анода такова, что он полностью поглощает электроны. А в электронно-лучевых приборах анод является элементом электронной пушки. Он поглощает лишь часть летящих электронов, формируя после себя электронный луч.

Термоэлектронная эмиссия – это явление выхода электронов из твёрдого тела, металла или карбидов или боридов переходных металлов в свободное пространство, обычно в вакуум или разрежённый газ при нагреве его до высокой температуры. Заметная эмиссия электронов наблюдается при нагреве чистых металлов только до температур свыше 900 К.

Анод в полупроводниковом приборе (диоде, тиристоре) – это электрод, подключенный к положительному полюсу источника тока, когда при приложении прямого напряжения прибор открыт (то есть имеет маленькое сопротивление и через прибор течёт прямой ток).

Анод химического источника тока (в аккумуляторе и ином гальваническом элементе) в соответствии с ГОСТ 15596-82 «Источники тока химические. Термины и определения (с Изменением № 1)» – это электрод химического источника тока, на котором протекают окислительные процессы.

Определение анода и катода

Для начала возьмем очень серьезный документ, который является ЗАКОНОМ для науки, техники и, конечно, школы. Это «ГОСТ 15596-82. ИСТОЧНИКИ ТОКА ХИМИЧЕСКИЕ. Термины и определения». Там на странице 3 можно прочесть следующее: «Отрицательный электрод химического источника тока это электрод, который при разряде источника является анодом». То же самое, «Положительный электрод химического источника тока это электрод, который при разряде источника является катодом». (Термины выделены мной. БХ). Но тексты правила и ГОСТа противоречат друг-другу. В чем же дело?

А всё дело в том, что, например, деталь, опущенная в электролит для никелирования или для электрохимического полирования, может быть и анодом и катодом в зависимости от того наносится на нее другой слой металла или, наоборот, снимается. Электрический аккумулятор является классическим примером возобновляемого химического источника электрического тока. Он может быть в двух режимах – зарядки и разрядки. Направление электрического тока в этих разных случаях будет в самом аккумуляторе прямо противоположным, хотя полярность электродов не меняется.

В зависимости от этого назначение электродов будет разным. При зарядке положительный электрод будет принимать электрический ток, а отрицательный отпускать. При разрядке – наоборот. При отсутствии движения электрического тока разговоры об аноде и катоде бессмысленны.

«Поэтому, во избежание неясности и неопределенности, а также ради большей точности, – записал в своих исследованиях М.Фарадей в январе 1834г., – я в дальнейшем предполагаю применять термины, определение которых сейчас дам».

Каковы же причины введения новых терминов в науку Фарадеем? А вот они: «Поверхности, у которых, согласно обычной терминологии, электрический ток входит в вещество и из него выходит, являются весьма важными местами действия и их необходимо отличать от полюсов». В те времена после открытия Т. Зеебеком явления термоэлектричества имела хождение гипотеза о том, что магнетизм Земли обусловлен разностью температур полюсов и экватора, вследствие чего возникают токи вдоль экватора. Она не подтвердилась, но послужила Фарадею в качестве «естественного указателя» при создании новых терминов. Магнетизм Земли имеет такую полярность, как если бы электрический ток шел вдоль экватора по направлению кажущегося движения солнца.

Обозначение анода и катода

Фарадей записывает: «На основании этого представления мы предлагаем назвать ту поверхность, которая направлена на восток – анодом, а ту, которая направлена на запад – катодом». В основе новых терминов лежал древнегреческий язык и в переводе они значили: анод – путь (солнца) вверх, катод – путь (солнца) вниз.

В русском языке есть прекрасные термины ВОСХОД и ЗАХОД, которые легко применить для данного случая, но почему-то переводчики Фарадея этого не сделали. Мы же рекомендуем пользоваться ими, ибо в них корнем слова является ХОД и, во всяком случае, это напомнит пользователю термина, что без движения тока термин не применим. Для желающего проверить рассуждения создателя термина с помощью других правил, например правила пробочника, сообщаем, что северный магнитный полюс Земли лежит в Антарктиде, возле Южного географического полюса.

Ошибкам в применениях терминов АНОД и КАТОД нет числа. В том числе и в зарубежных справочниках и энциклопедиях. Поэтому в электрохимии пользуются другими определениями, более понятными читателю. У них анод – это электрод, где протекают окислительные процессы, а катод – это электрод, где протекают восстановительные процессы. В этой терминологии нет места электронным приборам, но при электротехнической терминологии указать анод радиолампы, например, легко. В него входит электрический ток. (Не путать с направлением электронов).

Как работает батарейка.

Замена

Магниевый анод защищает железо от окисления, перетягивая кислород на себя. Таким образом, в процессе эксплуатации он постепенно окисляется сам, растворяясь и разрушаясь.

Чтобы защита не ослабевала, периодически электрод необходимо менять.

Большинство производителей рекомендуют производить замену анода один раз в год.

Но срок этот может сильно варьировать в зависимости от того, насколько интенсивно используется прибор, сколько литров воды перегоняется через него за сутки, неделю.

Еще очень весомый фактор — жесткость воды. Чем больше в воде катионов водорода, чем ниже ее pH, тем интенсивнее происходит окисление металла. Дополнительно разрушающее влияние оказывают механические частицы, которые царапают поверхность корпуса водонагревателя и электрода, снижая его ресурс.

Персональные сроки службы электрода вычисляются эмпирическим путем — первое время состояние магниевого анода проверяется каждые 4-5 месяцев. Выяснив, сколько времени у вас служит электрод, можно сократить количество проверок.

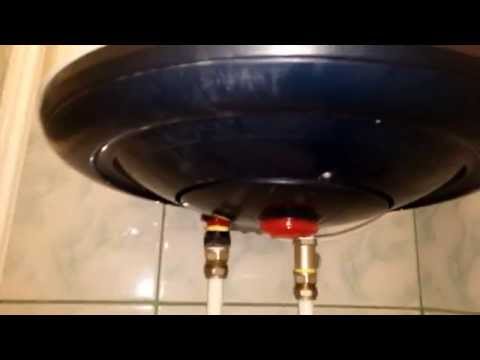

Проверка выполняется следующим образом:

1. Бойлер отключается от электросети.
2. Сливается горячая вода.
3. Перекрывается подача воды в водонагреватель.
4. Бойлер опустошается.

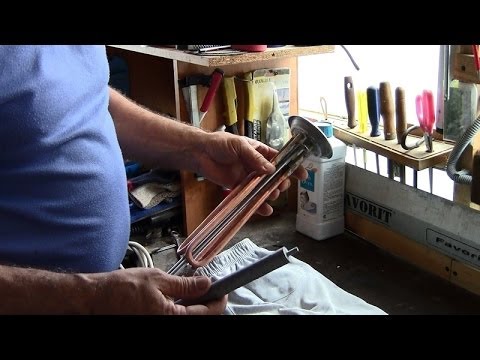

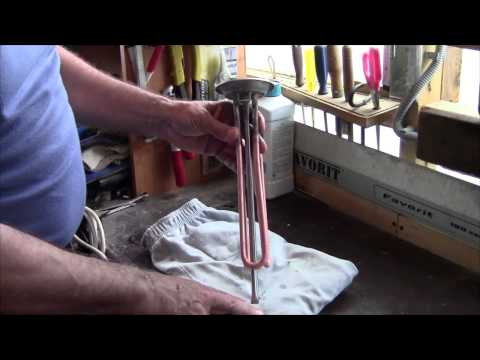

5. Вывинчивается ТЭН — чаще всего магниевый анод установлен на нем.
6. Оценивается состояние электрода, при необходимости он свинчивается и на его место прикручивается новый.
7. ТЭН и емкость чистится от грязи, ржавчины.
8. Конструкция собирается в обратном порядке.

Контроль за состоянием и периодическая замена жертвенного анода — небольшая забота, которая позволяет многократно увеличить срок службы нагревательного прибора.

Стоимость этого элемента в 150-700 рублей ничтожно мала в сравнении с ценой самого бойлера. При этом не стоит забывать, что ржавение емкости заканчивается ее протеканием, что может привести к затоплению соседей. В итоге попытка сэкономить на небольшом электроде способна обернуться многотысячными потерями.

Анод и катод: где плюс, а где минус?

Из сказанного выше следует, что ток всегда течет в направлении от анода к катоду. Вывод один – на анод поступает плюс, а катод подсоединяется к минусу. Придерживаясь этого правила можно безошибочно определить, где плюс, а где минус.

Вот так можно запомнить:)

В гальванотехнике на катоде происходит реакция восстановления. То есть положительные ионы из раствора оседают на катоде. По этому признаку определяем знак минус.

Как определить катод и анод радиодеталей мы рассмотрели выше. Если есть схема устройства то по ней довольно легко можно указать направление тока, и, соответственно, назначение электродов. При отсутствии схемы пользуйтесь признаками и метками на корпусах деталей.

Отдельно заострю ваше внимание на элементах питания. Обычно «+» указывается на гальванических устройствах, а на аккумуляторах часто маркируются обе клеммы

В аккумуляторах автомобильного типа плюсовую клемму делают толще. По этому признаку также можно определить полярность полюсов.

В качестве выводов см. рисунок 6.

Рис. 6. Выводы

Цифрами обозначено:

• 1– анод;
• 2 – электролит;
• 3 – катод;
• 4 – источник тока.

Основные свойства катодов

Любой электровакуумный прибор имеет электрод, предназначенный для испускания (эмиссии) электронов. Этот электрод называется катодом. Электрод, предназначенный для приема эмиттированных катодом электронов, называется анодом. На анод подают более высокий и положительный относительно катода потенциал. Катод должен отдавать с единицы поверхности большой ток эмиссии при возможно низкой температуре нагрева и обладать большим сроком службы. Нагрев катода в электровакуумном приборе производится протекающим по нему током.

Будет интересно Что такое электролиз и где он применяется на практике

Такие термоэлектронные катоды разделяются на две основные группы:

• катоды прямого накала,
• катоды косвенного накала (подогревные).

Катоды прямого накала представляют собой металлическую нить, которая непосредственно разогревается током накала и служит для излучения электронов.Поверхность излучения катодов прямого накала невелика, поэтому от них нельзя получить большой ток эмиссии. Малая теплоемкость нити не позволяет использовать для нагрева переменный ток. Кроме того, при нагреве переменным током температура катода не постоянна во времени, а следовательно, меняется во времени и ток эмиссии.

Положительным свойством катода прямого накала является его экономичность, которая достигается благодаря малому количеству тепла, излучаемого в окружающую среду вследствие малой поверхности катода. Катоды прямого накала изготовляются из вольфрамовой и никелевой проволоки. Однако большая работа выхода (W = 4,2÷4,5 в) определяет высокую рабочую температуру катода, вследствие чего катод становится неэкономичным. Для повышения экономичности катода вольфрамовую или никелевую проволоку (керн) «активируют» — покрывают пленкой другого элемента. Такие катоды называются активированными.

Если на поверхность керна нанесена электроположительная пленка (пленка из цезия, тория или бария, имеющих меньшую работу выхода, чем материал керна), то происходит поляризация пленки: валентные электроны переходят в керн, и между положительно заряженной пленкой и керном возникает разность потенциалов, ускоряющая движение электрона при выходе его из керна.

Работа выхода катода с такой мономолекулярной электроположительной пленкой оказывается меньше работы выхода электрона как из основного металла, так и из металла пленки. При покрытии керна электроотрицательной пленкой, например кислородом, работа выхода катода увеличивается. Подогревные катоды выполняются в виде никелевых гильз, поверхность которых покрывается активным слоем металла, имеющим малую работу выхода. Внутри катода помещается подогреватель— вольфрамовая нить или спираль, подогрев которой может осуществляться как постоянным, так и переменным

Как работает гальванизация.

током.

Для изоляции подогревателя от гильзы внутренность последней покрывается алундом (Аl2O3). Подогревные катоды, благодаря их большой тепловой инерции, обычно питают переменным током, значительная поверхность гильзы обеспечивает большой эмиссионный ток. Подогревные катоды, однако, менее экономичны и разогреваются значительно дольше, чем катоды прямого накала.

Прямое подключение диода

Подключим источник постоянного тока к противоположным выводам диода. То есть плюс источника тока присоединить к p-стороне диода. Минус источника питания к n-стороне. Ситуация изменится. Предположим, что источник тока имеет напряжение достаточное для того, чтобы преодолеть потенциальный барьер. После этого электроны и дырки будут как бы притягиваться к питающим клеммам источника тока. На противоположные стороны диода. Когда электроны пересекают барьер, то теряют энергию и заменяют дырки в акцепторной области. Дырки напротив перемещаются в донорную область и там замещаются электронами. Свободных носителей много. Обедненной области нет. Потенциальный барьер практически исчезает. Сопротивление пограничного участка становится очень маленьким. Ток повышается. Данное явление называется прямым смещением диода. Или же прямое включение диода.

Прямое подключение диода

Давайте будем изменять входное напряжение и посмотрим как это скажется на диоде. При напряжении обратного подключения через диод будет течь электрический ток небольшой силы. В условиях прямого подключения до 0,7 вольта, мы также будем наблюдать только незначительный электрический ток. Но сразу же после повышения напряжения до значений достаточных для преодоления потенциального барьера мы увидим резкое увеличение тока.

Если приложить к диоду очень высокое напряжение при обратном подключении, то это повредит обычные диоды. При повреждении диоды ведут себя различно. К примеру, они могут начать хорошо проводить ток в обоих направлениях. Или же почти перестают проводить ток в обе стороны. Иногда, при определенных обстоятельствах, поврежденные диоды могут даже самовосстанавливаться .

Диод — анод (плюс) и катод (минус)

Диод — полупроводниковый прибор с односторонней проводимостью. То есть, диод работает как клапан одностороннего действия для электрического тока. Это позволяет использовать диоды разными интересными способами. Например, в выпрямительном мосте, для выпрямления переменного тока. Выпрямительный диодный мост — это устройство из четырех диодов. Диоды располагаются в схеме определенным образом.

Диодный выпрямительный мост — положительный полупериод

С одной стороны к диодному мосту подключается источник переменного тока. С другой стороны к нему подключается нагрузка, требующая питания током постоянным. Как известно, переменный ток частотой 50 Герц 100 раз в секунду меняет свое направление течения. Во время положительного полупериода он течет в одном направлении. И в это время проходимость в цепи будет такой как показано на схеме. Ток будет проходить по двум диодам находящимся в положении прямого смещения. Два других диода будут находиться в состоянии обратного смещения.

Диодный выпрямительный мост — отрицательный полупериод

Во время отрицательного полупериода произойдет обратное. Таким образом мы получим ток такого же направления на выходе. В результате, через нагрузку в любом случае ток будет течь только в одном направлении. То есть мы получим выпрямленный пульсирующий ток. Мы можем обеспечить еще большее выпрямление на выходе добавив емкостный фильтр и регулятор напряжения.

Существует очень большое количество различных видов диодов. Мы постараемся рассмотреть все случаи их применения на практике. А также исключения из правил. И другие интересные подробности.

Для вашего удобства подборка похожих публикаций

Спасибо за посещение канала и чтение заметки

Вы можете подписаться на канал и поставить лайк. Если хотите больше похожих материалов в ленте Яндекс Дзен

Назначение магниевого анода

Он защищает бак от коррозии и берет на себя все процессы окисления. Рассмотрим, как функционируют накопительные водонагреватели, подробнее.

Баки бойлеров «Термекс» или «Аристон» выполняются из нержавеющей стали либо покрываются защитным слоем эмали. Согласно утверждению, нержавеющая сталь не поддается коррозии. Но следует учитывать такие моменты:

• Корпус выполняется из пищевой нержавейки. Материал не способен противостоять окислению больше полугода. Применяй производитель для изготовления сталь высокого качества, стоимость техники была бы слишком высока.
• Бак не создается цельным. В основном он состоит из двух частей, которые соединяются швами. Под воздействием высоких температур швы могут деформироваться, что приводит к потере свойств нержавеющего материала.

Что еще нужно знать? Производители пытаются предотвратить реакцию, покрывая внутренние стенки защитными средствами. Со временем они также теряют эффективность. При нагреве вода расширяет металл, поэтому сплав растягивается, теряя свойства.

Металлический корпус и ТЭН создают гальваническую пару. Корпус в данном случае выступает анодом. Чтобы он не портился при воздействии воды, производители установили рядом с ТЭНом сплав, в состав которого входит магний. Он берет на себя роль анода — в итоге весь кислород уходит на его окисление, а бак остается целым.

Практически все марки Polaris, «Горение», «Электролюкс» включают в свои модели магниевые аноды. Как они выглядят? Это сплав на палочке с ровной поверхностью. При эксплуатации коррозия начинает разъедать и их поверхность.

Почему выбрали магний

Неужели нельзя сделать элемент из других материалов? На самом деле себестоимость магния невысока, что позволяет не повышать стоимость готового изделия. Также он имеет слабый электрохимический потенциал. Магний притягивает к себе соль из воды, не допуская ее оседания на других деталях.

Каков срок службы анода и как часто его менять? Специалисты рекомендуют выполнять замену каждый год.

Признаки, когда пора менять деталь:

• Во время работы слышится шум.
• Вода приобрела неприятный запах, стала мутной.
• Длительный нагрев.
• Частое включение и отключение бойлера.

Это также указывает на то, что ТЭН полностью покрылся накипью и ему нужна чистка.

Выполнить ее вы сможете одновременно с заменой анода.

Как определить, где анод, а где катод?

При определении катода и анода необходимо в первую очередь ориентироваться на направление тока, а не на полярность источника питания. Несмотря на то, что эти понятия тесно связаны с полярностью тока, они больше обусловлены направлениями векторов электричества.

Например, в аккумуляторах, при перезарядке, происходит изменение ролей катода и анода. Это связано с тем, что во время зарядки изменяется направление электрического тока. Электрод, выполнявший роль электрода при работе аккумулятора в режиме источника питания во время зарядки выполняет функции катода и наоборот – катод превращается в анод.

На рис. 1, изображено процесс электролиза, при котором происходит перемещение анионов (отрицательных ионов) и катионов (положительных ионов). Анионы устремляются к аноду, а положительные катионы – в сторону катода.

Рис. 1. Электролиз

При электролизе перемещаются носители зарядов разных знаков, однако, по определению, анодом является тот электрод, в который втекает ток. На рисунке анод подсоединён к положительному полюсу источника тока, а значит, ток условно втекает в этот электрод.

Обратите внимание на рисунок 2, где изображена схема гальванического элемента. Рис. 2

Гальванический элемент

2. Гальванический элемент

Рис. 2. Гальванический элемент

Плюсовой вывод источника тока является катодом, а не анодом, как можно было бы ожидать. При внимательном изучении принципа работы гальванического элемента можно понять, почему анод является отрицательным полюсом.

Обратите внимание на рисунок строения гальванического источника тока. Стрелки (вверху) указывают направление движения электронов, однако направлением тока условно принято считать перемещение от плюса к минусу. То есть, при замыкании цепи, ток входит именно в отрицательный полюс, который и является анодом, на котором происходит реакция окисления

Иначе говоря, ток от положительного электрода через нагрузку попадает на анод, являющийся отрицательным полюсом гальванического элемента. При вдумчивом подходе все стает на свои места

То есть, при замыкании цепи, ток входит именно в отрицательный полюс, который и является анодом, на котором происходит реакция окисления. Иначе говоря, ток от положительного электрода через нагрузку попадает на анод, являющийся отрицательным полюсом гальванического элемента. При вдумчивом подходе все стает на свои места.

При определении позиций анода и катода в радиоэлектронных элементах пользуются справочными материалами.

На назначение электродов указывает:

• форма корпуса (рис. 3);
• длина выводов (для светодиодов) (рис. 4);
• метки на корпусах приборов или знака анода;
• различная толщина выводов диода.

Рис. 3. Диод

Рис. 4. Электроды светодиода Определение назначений выводов у полупроводниковых диодов можно определить с помощью измерительных приборов. Например, все типы диодов (кроме стабилитронов) проводят ток только в одном направлении. Если вы подключили тестер или омметр к диоду, и он показал незначительное сопротивление, то к положительному щупу прибора подключен анод, а к отрицательному – катод.

Если известен тип проводимости транзистора, то с помощью того же тестера можно определить выводы эмиттера и коллектора. Между ними сопротивление бесконечно велико (тока нет), а между базой и каждым из них проводимость будет (только в одну сторону, как у диода). Зная тип проводимости, по аналогии с диодом, можно определить: где анод, а где катод, а значит определить выводы коллектора или эмиттера (см. рис. 5).

Рис. 5. Транзистор на схемах и его электроды

Что касается вакуумных диодов, то их невозможно проверить путем измерения обычными приборами. Поэтому их выводы расположены таким образом, чтобы исключить ошибки при подключении. В электронных лампах выводы точно совпадают с расположением контактов гнезда, предназначенного для этого радиоэлемента.

Анод и катод: где плюс, а где минус?

Из сказанного выше следует, что ток всегда течет в направлении от анода к катоду. Вывод один – на анод поступает плюс, а катод подсоединяется к минусу. Придерживаясь этого правила можно безошибочно определить, где плюс, а где минус.

Вот так можно запомнить:)

В гальванотехнике на катоде происходит реакция восстановления. То есть положительные ионы из раствора оседают на катоде. По этому признаку определяем знак минус.

Как определить катод и анод радиодеталей мы рассмотрели выше. Если есть схема устройства то по ней довольно легко можно указать направление тока, и, соответственно, назначение электродов. При отсутствии схемы пользуйтесь признаками и метками на корпусах деталей.

Отдельно заострю ваше внимание на элементах питания. Обычно «+» указывается на гальванических устройствах, а на аккумуляторах часто маркируются обе клеммы

В аккумуляторах автомобильного типа плюсовую клемму делают толще. По этому признаку также можно определить полярность полюсов.

В качестве выводов см. рисунок 6.

Рис. 6. Выводы

Цифрами обозначено:

• 1– анод;
• 2 – электролит;
• 3 – катод;
• 4 – источник тока.

Принцип действия

Рассмотрим, как работает магниевый анод в водонагревателе более подробно. Если домашний бойлер не снабдить подобной защитой, то при его работе начнет проявляться эффект, названный еще в восемнадцатом веке гальванической парой. А это происходит, поскольку в приборе есть нагревательный элемент. И в его конструкции обязательно присутствует еще один металл, кроме стали.

При подключении к электричеству двух разных металлов, когда они погружены в воду, сразу начинается процесс, носящий название гальванической коррозии. При чем весь удар принимает на себя более активное вещество. Как правило, в связках бойлера это железо. При нагревании оно сразу же начинает ржаветь.

Чтобы сохранить корпус и все стальные детали водонагревателя в целости, необходимо заменить в связке второй элемент. Магний намного активнее стали. Поэтому, когда в бойлер помещают магниевый анод, то он забирает на себя все окислительные реакции.

Установка нового магниевого анода в водонагревательИсточник tiu.ru

Теперь весь высокий электрохимический потенциал переходит со стенок бака на металлический стержень, покрытый магнием. А все потому, что последний лишь двухвалентен. Тогда как сталь является трехвалентной. Поэтому магний притягивает к себе все активные соли, а также кислород, который образуется при нагреве воды. Вот эта способность и объясняет, зачем нужен магниевый анод в нагревательном баке для воды.

Для тех, кто знаком со словом анод, знают, что без катода он не бывает. Так вот, в последний превращается корпус водонагревателя, когда к нему подключается такая защита. А поскольку коррозия является исключительно анодным процессом, то стенки бака (катод) остаются в надежной защите от нее.

Вывод

При обычном использовании перезаряжаемой батареи потенциал положительного электрода как при разряде, так и при перезарядке остается больше, чем потенциал отрицательного электрода. С другой стороны, роль каждого электрода переключается во время цикла разрядки / зарядки.

• Во время разряда положительным является катод, отрицательным является анод.
• Во время заряда положительным является анод, отрицательным является катод.

Тексты, описывающие аккумуляторные аноды или катоды, безусловно, косвенно рассматривают случай разряда, что является неполным предсталением о процессах, происходящих внутри вторичного элемента.
